Автоматический станок для вырезки дефектов и торцовки QUADRO SpeedCut 200
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Quadro (Китай)
Предназначен для удаления дефектных мест в соответствии с флюоресцирующими маркировками оператора, с высокой скоростью подачи, в автоматическом режиме. Также возможен раскрой заготовок в атоматическом режиме без высокой точности.
Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера.
Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента. Выгрузка заготовок происходит приводным ленточным транспортером.
Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.
Получаемые изделия
Преимущества
- Высокая скорость подачи – до 180 м/мин (в момент разгона заготовки)
- Вырезка дефектов по мелкам
- Возможность оснащения станцией сканирования дефектов (комплектация Speed Line)
- В комплекте подающий транспортер с разметочным столом
- В комплекте приемный ленточный транспортер для выгрузки продуктов резания и пневматическими выталкивателями.
Конструктивные особенности

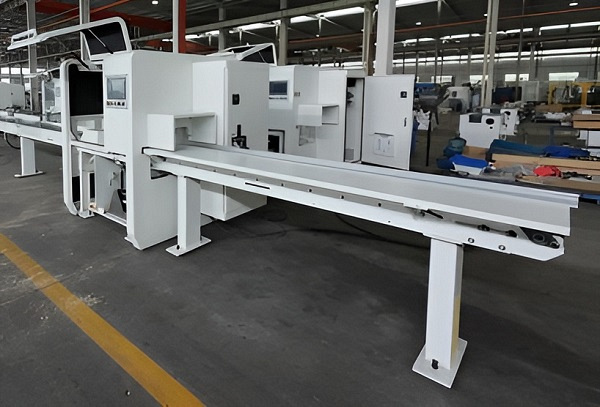

 | Стол подачи Приводной ленточный транспортер с разметочной зоной длиной 2500 мм на входе станка для подачи и разметки заготовок позволяет увеличить производительность и непрерывную работу. |

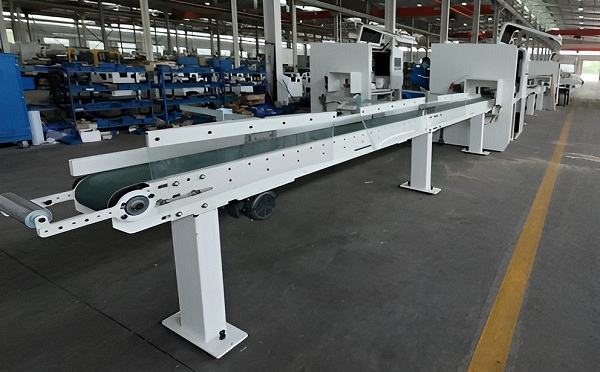

 | Приемный ленточный транспортер Оснащен отдельным приводом и 3 пневматическими выталкивателями. Обеспечивает непрерывный отвод продуктов резания и их дальнейшую сортировку. |
 | Привод системы подачи Установлен сервомотор привода подачи на подающий транспортер + ролики, мощностью 5,5 кВт. Быстрая и равномерная подача заготовок в зону резания с высокой точностью. |
 | Система прижимов На входе в станок, перед зоной резания, установлены:верхний ограничитель с настройкой по высоте заготовки;2 боковых механических настраиваемых прижимных рола, обеспечивают прижим заготовки к боковой линейке;верхний механический прижимной настраиваемый ролик, обеспечивает прижим заготовки к подающей ленте.Такая система прижимов обеспечивает строго прямолинейную подачу заготовок в зону резания и получаемый прямой рез на каждой заготовке. |

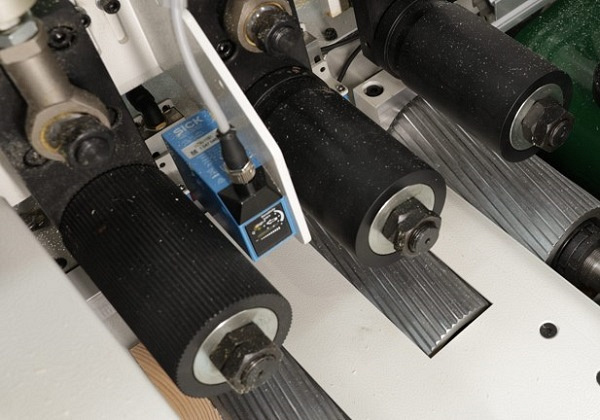

 | Оптический датчик Датчик SICK, производство Германия. На мировом рынке оптических датчиков занимает лидирующие позиции. Обеспечивает высокую скорость распознавания с высокими характеристиками отклика. |
 | Приводные и прижимные ролики Увеличенное количество на станке приводных нижних рифленых роликов в столе - 6 штук и обрезиненных верхних роликов с пневматическим прижимом - 6 штук. Обеспечивают стабильную подачу и точное позиционирование заготовки для резания во время остановки. |
 | Привод пилы Мощный двигатель привода пилы 7,5 кВт, обладает характеристиками высокого уровня защиты и стабильной работы. Конструкция пильного суппорта с двойным подшипником обеспечивает плавное и долговечное вращение шпинделя. |

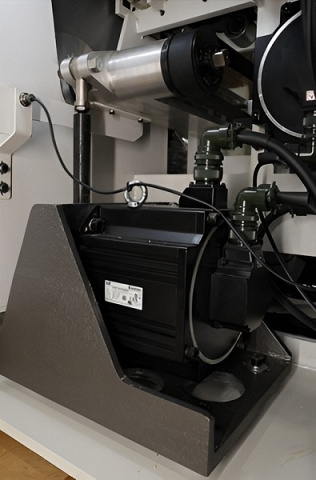

 | Сервопривод подъема / опускания пилы Сервопривод мощностью 4,5 кВт имеет высокую скорость, высокую точность зубчато-ременной передачи, высокий крутящий момент. Сам привод установлен в отдельном литом корпусе на опорах, что позволяет исключить появление вибраций. |

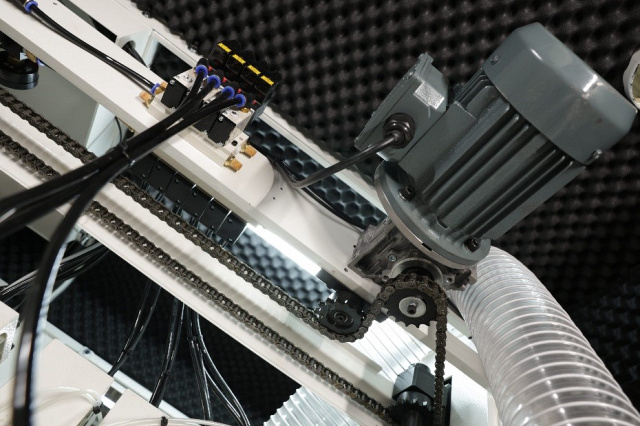

 | Настройка положения приводных роликов Регулировка подъема-опускания верхних подающих роликов осуществляется при помощи мотор-редуктора мощностью 0,37 кВт через цепную передачу. |
 | TOUCH-SCREEN экран Удобный и интуитивно простой 10-дюймовый сенсорный экран для управления станком и программирования задач. Позволяет оперативно вносить параметры и изменения в режим работы станка. |

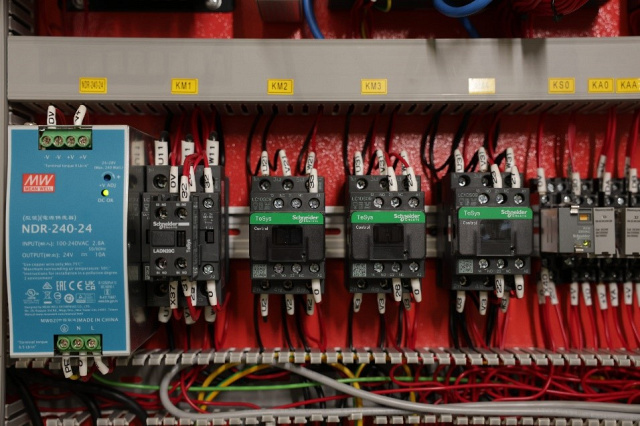

 | Шкаф управления В шкафу управления установлены электро-компаненты ведущих мировых производителей:вся система собрана из оригинальной продукции Schneider и прошла строгие системные испытания и многоканальные проверки для обеспечения соответствия международным стандартам безопасности;программируемый контроллер.Обеспечивает высокую скорость вычислений и стабильную производительность. |
 | Cистема пневматики Установлены пневмо-цилиндры от компании AirTAC (включая цилиндры, электромагнитные клапаны и т.д.). Малый ток управления, высокая скорость отклика, является надежной гарантией обеспечения точности работы станка. |
 | Автоматическая система смазки Предусмотрена автоматическая система смазки узлов по таймеру. |
 | Система аспирации Для эффективного отвода опила, в верхней части кожуха станка расположены 3 аспирационных патрубка. |
Комплектация
 | Режущий инструмент и заточное оборудование Оснащение станка инструментом (пилы дисковые), а также заточным оборудованием.Подобрать станок для заточки дисковых пил |
 | Система аспирации УВП-7000 Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.Производительность: 7000 м3/ч;Мощность: 5,5 кВт;Объем накопителей: 0,8 м3/;Фильтрующий материал: нетканый синтетический.Системы аспирации цехов |
 | Фильтры рукавные EcoWood FPC Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации.Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.Производительность: 6500 – 12 500 м3/ч;Мощность: 7,5 – 18,5 кВт;Объем накопителей: 2,3 – 4,6 м3;Фильтрующий материал: полиэстер.Фильтры рукавные EcoWood FPC |
 | Винтовой компрессор TRIUMPH TH 7,5/8 R 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры.Производительность: 0,69 м3/мин;Мощность: 5,5 кВт;Объем ресивера: 500 л;Прямой привод;Уровень защиты двигателя IP54.Винтовой компрессор TRIUMPH TH 7,5/8 R 500L |
