Автоматизированные комплексы лазерной резки YAWEI SMD HLE

Автоматизированные комплексы лазерной резки YAWEI SMD HLE предназначены для чистовой резки плоских листов металла (из чёрных и нержавеющих сталей, цветного металла). Оборудование может встраиваться в автоматические линии раскроя и использоваться для создания автоматизированных участков раскроя*, от которых зависит дальнейшая доработка деталей.

В конструкции оборудования используются комплектующие немецкого производителя Beckhoff (система ЧПУ, сервоприводы, контроллеры), которые обеспечивают стабильную и производительную работу станка. В базовой комплектации поставляется автоматический сменный стол и кабинетная защита*.

Автоматизированные комплексы лазерной резки YAWEI SMD HLE применяются во многих промышленных сферах:

• Авиационной;
• Автомобильной;
• Космической;
• Мебельной;
• Металлургической;
• Пищевой;
• Нефтегазовой.

Металлообрабатывающая промышленность

Пищевая промышленность

Нефтегазовая промышленность

Преимущества

• Зубчатые рейки Stober имеют повышенный ресурс
• Автоматический раскрой металлических листов в 3 смены
• Немецкие комплектующие Beckhoff
• Нулевой процент брака

Конструктивные особенности

	Усиленная конструкция стола Усиленная конструкция стола обеспечивает максимальную надежность, гарантирует высокую прочность и отсутствие вибрации, и напряжений на скручивание;Двойная зональная система вытяжки с активным (пневматическим) управлением заслонками, расположенными по краям станины, обеспечивает более эффективный отвод газов из зоны резки;Толщина стенок 10 мм;Фрезеровка портала под установку направляющих и механических передач на собственном производстве, покраска, грунтовка;Заводская калибровка портала лазерным интерферометром: погрешность в пределах ≤ 0,03 мм;Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт, а также с обивкой листовой медью, позволяет избежать тепловых деформаций станины при длительной работе станка.

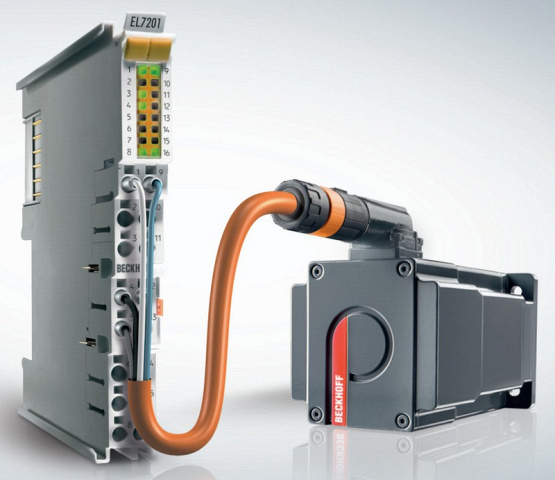

	Привод портальной системы Beckoff (Германия) Высокопроизводительные немецкие серводвигатели Beckoff, обеспечивают быструю и плавную работу портальной системы в условиях трехсменного графика работы.Встроен 24-разрядный датчик положения высокого разрешения.Высокий КПД, низкое тепловыделение.Средняя инерция, высокий крутящий момент.Ось X 1 х 900 Вт.Ось Y 2 х 2000 Вт.Ось Z 1 х 400 Вт.Данные приводы массово используются на станках различного назначения, лишены «детских» болезней и, соответственно, обеспечивают стабильность работы портальной системы.
	Редукторы Stober (Германия) Безлюфтовые редукторы Stober основаны на принципе двухуровневой червячной передачи. Две червячных передачи в редукторе имеют разноосный ход.Благодаря осевому смещению червяка, зазор сводится к минимуму, что в несколько раз сокращает износ и увеличивает долговечность работы передачи.Это позволяет избежать применения дорогостоящих линейных приводов и одновременно получить высокие показатели скоростей и ускорений «на механике».
	Системы передвижения (шестерня - рейка) Stober (Германия) Зубчатые рейки Stober хорошо зарекомендовали себя при использовании в различных видах общепромышленного и станочного оборудования. Имеют повышенный ресурс по сравнению с тайваньскими аналогами.
	Направляющие THK (Япония) Компания THK одной из первых начала развивать линейные направляющие, сегодня выступает мировым лидером среди производителей линейных направляющих.Работа линейных направляющих THK основана на движении качения. Они характеризуются высокой точностью, высокой жёсткостью, долгим сроком службы и большой скоростью.
	Система автоматической смазки Стандартный узел станка. Обеспечивает надежную смазку механических передач портала.
	Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка — это эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют стабильность процесса.На выбор конструкцию можно оснастить:Precitec Lightcutter - от 3 до 4 кВт;Precitec Procutter - от 4 кВт и выше.систему автоматической смены и очистки сопел;систему защиты от столкновений;систему контроля давления газов на выходе из сопла.Также есть возможность резки нержавеющих сталей на давлении 2 - 3 Бар вместо 13 - 20 (при использовании спец.сопел).
	Стойка ЧПУ Beckoff (Германия) Выполнена на базе промышленного компьютера с ОС Windows 7, расположенного внутри вентилируемого корпуса вместе с остальной электроникой станка.Контроллер – Beckhoff.Программное обеспечение Metalix CncKad.При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.
	Источники лазерного излучения IPG (Германия) Источники лазерного излучения IPG (Германия)Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии.Она включает дочерние компании во многих странах Европы, Азии и США. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности.Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.

Комплектация

	Рабочая зона 3000 х 1500 мм * HLE 30154000 х 2000 мм - HLE 40206000 х 2000 мм - HLE 6020
	Резонатор IPG (YLR ≤ 3 кВт, YLS ≥ 4 кВт) Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера.Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
	Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными!Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.Precitec Lightcutter – от 3 до 4 кВт;Precitec Procutter – от 4 кВт и выше.
	Стойка ЧПУ Beckhoff (Германия) Выполнена на базе промышленного компьютера с ОС Windows 7, расположенного внутри вентилируемого корпуса вместе с остальной электроникой станка.Контроллер – Beckhoff.Программное обеспечение Metalix CncKad.При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.
	Программное обеспечение Metalix CNCKAD CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы.Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия.CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.
