Автоматизированные комплексы лазерной резки YAWEI SMD HLF

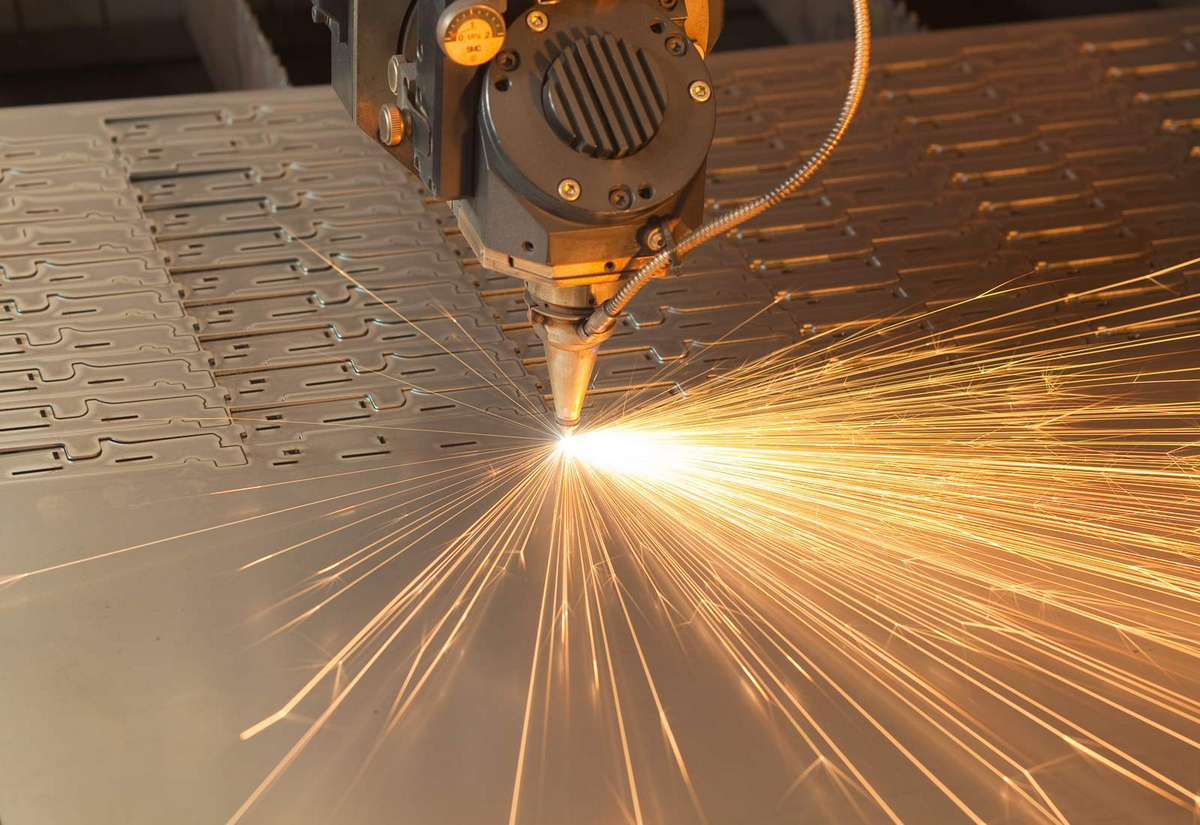

Автоматизированные комплексы лазерной резки YAWEI SMD HLF предназначены для высокоскоростной* чистовой резки листового проката из черных, нержавеющих сплавов и цветных металлов в многосменном режиме (3 смены).

Модель HLF - флагман из премиум-линейки лазеров YAWEI. В его конструкции используются надежные комплектующие Siemens (Германия). В базе со станком поставляется автоматический сменный стол* с гидроподъемом и кабинетная защита

Автоматизированные комплексы лазерной резки YAWEI SMD HLF имеют широкую сферу применения. Используются в следующих промышленных сферах:

• Авиационной;
• Автомобильной;
• Космической;
• Мебельной;
• Металлургической;
• Пищевой;
• Нефтегазовой.

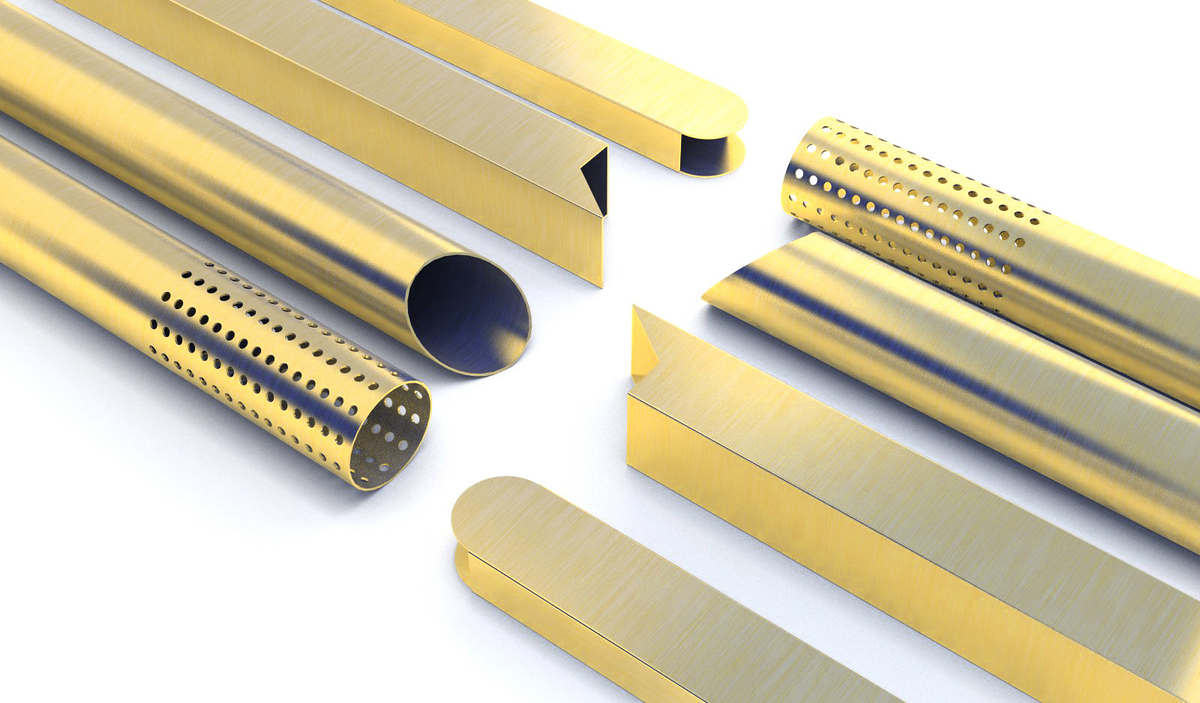

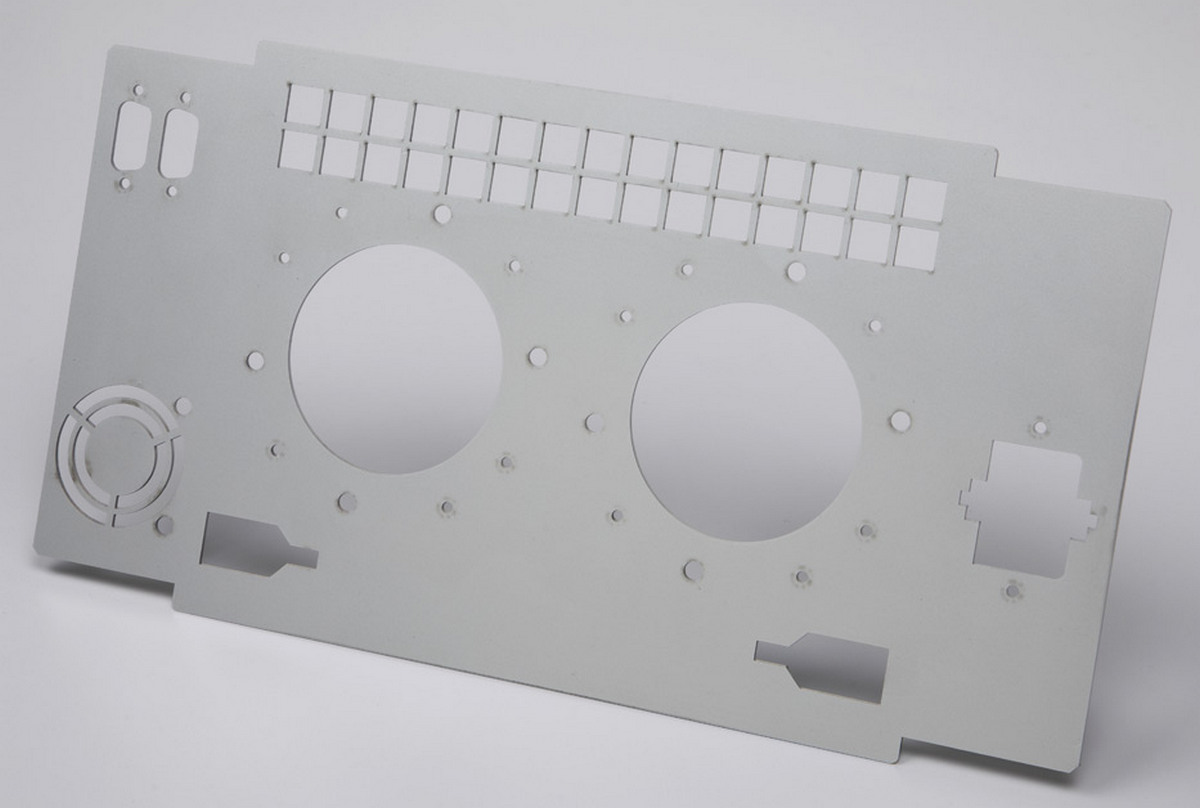

Металлообрабатывающая промышленность

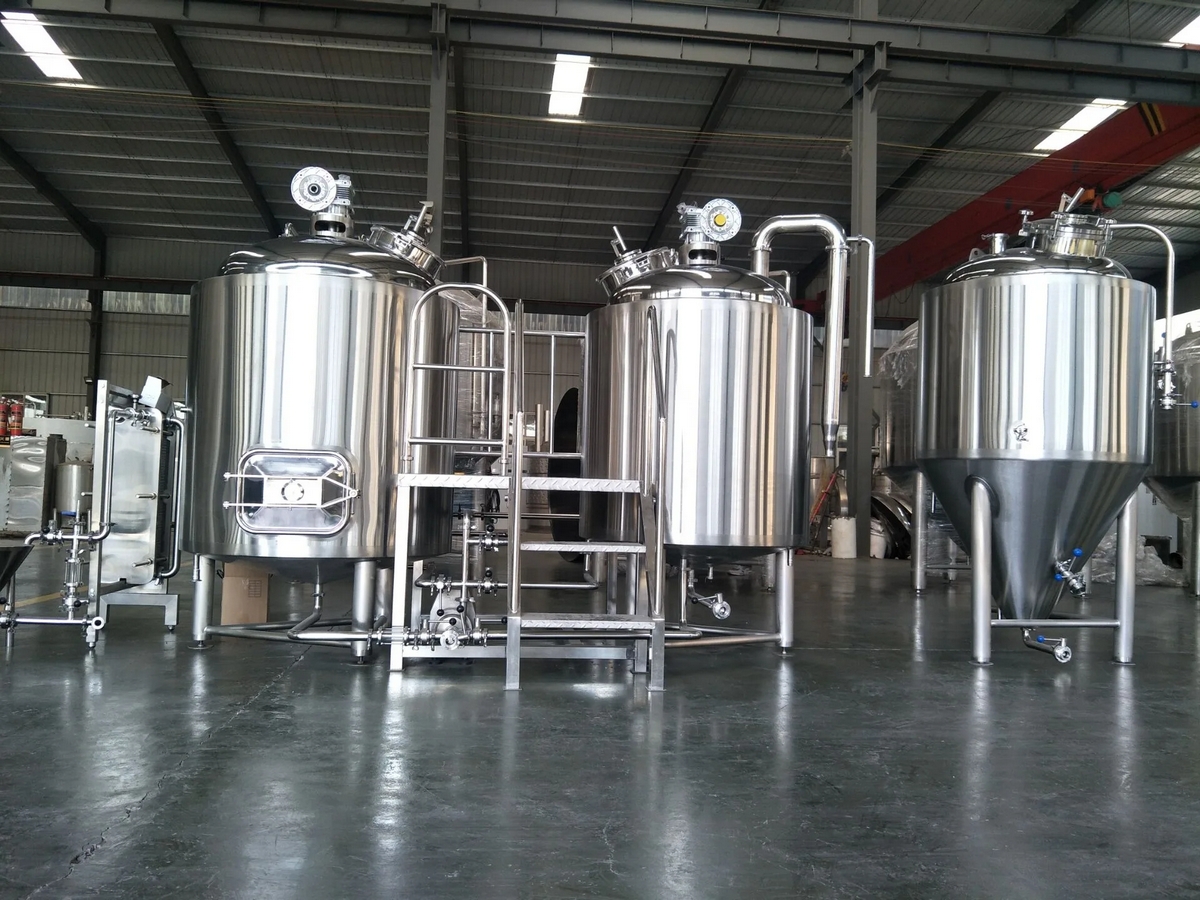

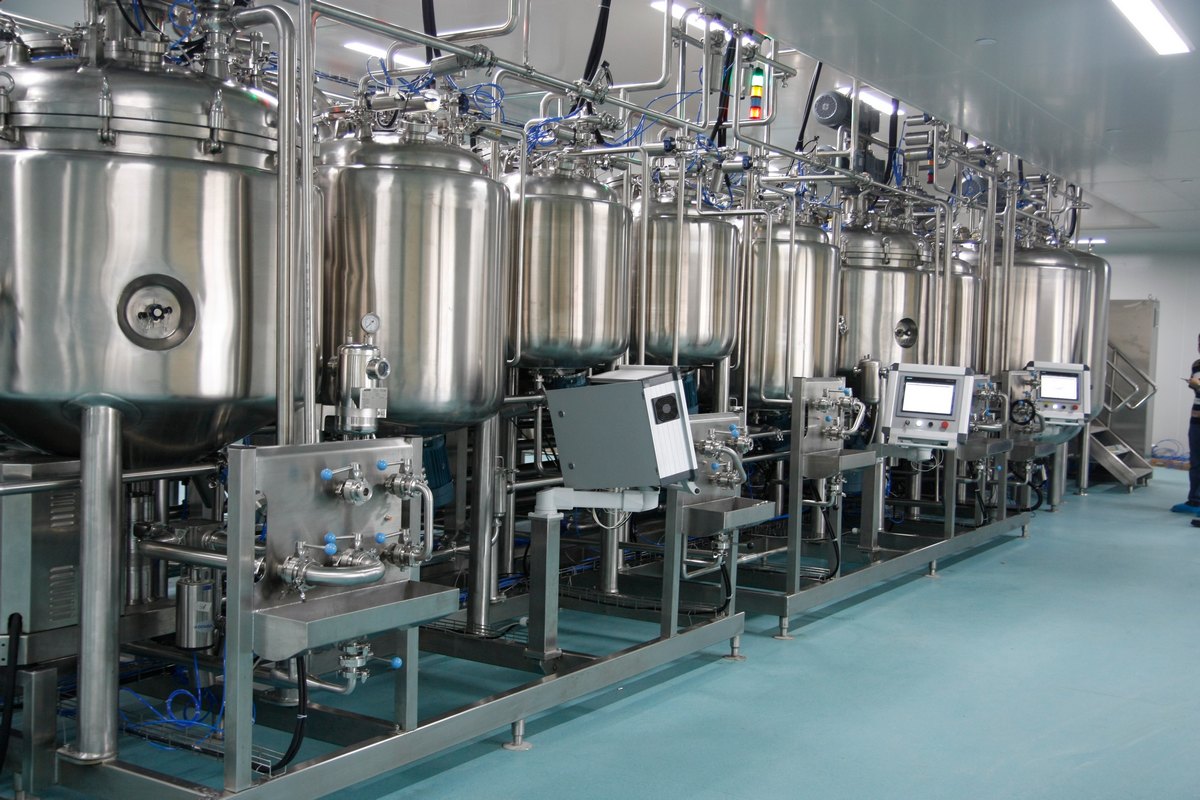

Пищевая промышленность

Нефтегазовая промышленность

Преимущества

• Автоматизированный раскрой листового проката в 3 смены
• Высококачественные премиум-комплектующие Siemens
• Может встраиваться в автоматические линии
• Выполняет обработку от чертежа до готовой детали за 3 - 5 минут
• Изготовление любых деталей

Конструктивные особенности

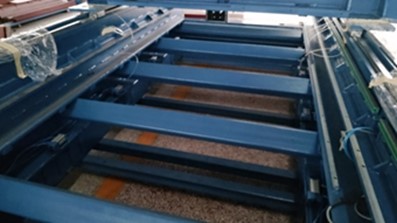

	Конструкция стола и портала Цельносварная станина изготавливаются из толстостенных труб/листов толщиной от 10 до 16 мм, усиленных в местах сопряжений и крепления направляющих. После сварки детали станка подвергаются отжигу для снятия остаточных напряжений. Механическая обработка деталей проводится на современных металлорежущих станках с ЧПУ. Данный технологический процесс изготовления деталей позволяет достичь высокой точности и стабильности конструкции станка на протяжении всего срока службы;Данный вид конструкции, обеспечивает максимальную надежность и гарантирует высокую прочность и отсутствие вибраций и напряжений на скручивание на протяжении всего срока эксплуатации;Портал характеризуется высокой прочностью конструкции. Высокая скорость резки и долговечность станка без деформации. Балка подвергается искусственному старению и обработке раствором. Жесткость балки, качество поверхности и целостность превосходны, она имеет хорошие динамические характеристики и удобна для высокоскоростной резки;Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт, а также с обивкой листовой медью (или обкладка шамотным кирпичом), позволяет избежать тепловых деформаций станины при длительной работе станка;Заводская калибровка портала лазерным интерферометром: погрешность в пределах ≤0.03 мм;Двойная зональная система вытяжки с активным (пневматическим) управлением заслонками, расположенных по краям станины, обеспечивающая более эффективный отвод газов из зоны резки.

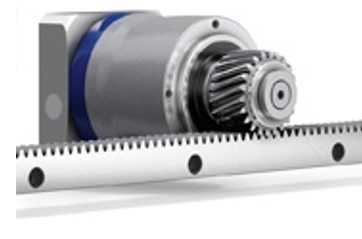

	Зубчатая косозубая рейка и редукторы WITTENSTEIN/Alpha Одним из наиболее продвинутых решений для систем линейных перемещений является комплект WITTENSTEIN/Alpha. Он состоит зубчатой косозубой рейки и редуктора WITTENSTEIN/Alpha с установленной на нем шестерней. Это обеспечивает практически идеальную совместимость трех важнейших компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа.Отличительные особенности:плавность хода;точность позиционирования;усилие подачи;удельная мощность;жесткость;удобство монтажа.

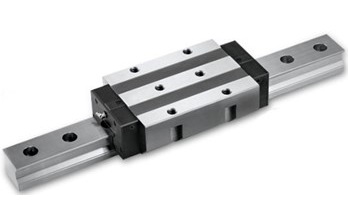

	Профильные направляющие ТНК (Германия) Компания THK была основана в 1971 г. в Японии и в настоящий момент является одним из мировых лидеров в области производства систем направляющих для линейного перемещения, имея представительства в Азии, Америке, Европе. Линейные направляющие ТНК используются в области машиностроения, медицинской техники и электронной индустрии.

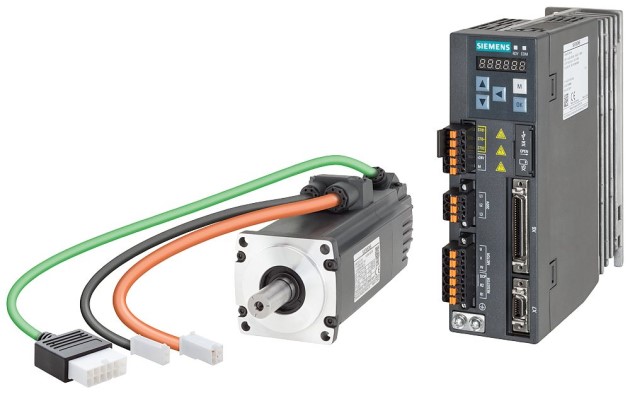

	Сервоприводы SIEMENS (Германия) Сервоприводы Siemens это универсальное решение задач общего назначения. Архитектура сервопривода выполнена согласно концепции Plug&Play, которая обеспечивает простой монтаж, легкую настройку и быстрый ввод в эксплуатацию. Приводы обладают всеми «стандартными» для современных сервоприводов функциями: автоматическая настройка системы управления в режиме реального времени, авто определение подключенного двигателя, подавление вибраций и колебаний, и др.Помимо стандартных функций, также имеются в своем составе функции шагового позиционирования, внутреннего позиционирования, а также режимы регулирования скорости и момента. Такие функции упрощают ввод в эксплуатацию сервосистем и расширяют сферу их применения.

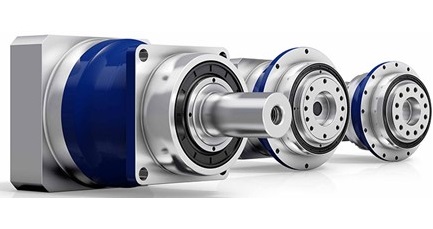

	Редукторы WITTENSTEIN/Alpha (Германия) Высокоточные редукторы WITTENSTEIN/Alpha с малым угловым люфтом и высокой плавностью хода (≤1 угл.мин.) обеспечивают более высокую передачу мощности.Отличительные особенности:максимальная удельная мощность;высокая степень осевых и радиальных усилий;высокая жесткость при кручении.

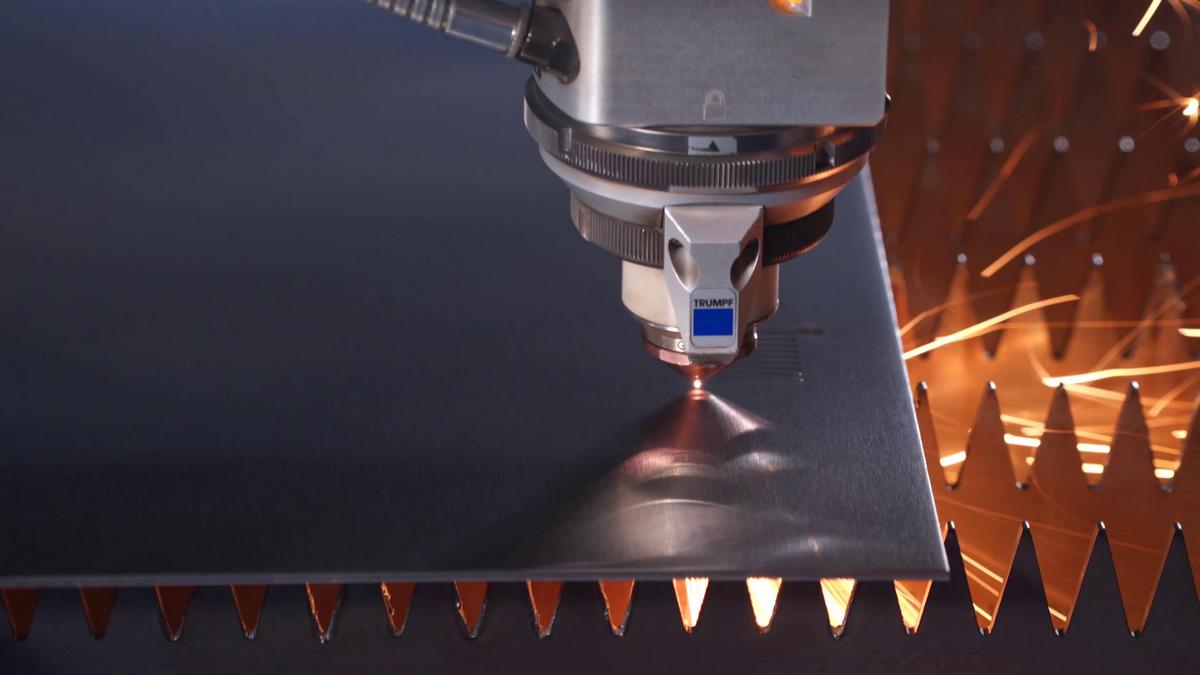

	Режущая лазерная голова Precitec (Германия), с автофокусом Новое поколение режущих голов с автофокусировкой Precitec, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.Апертура - 28 ммФокусное расстояние – 125/155/200 ммФокусировка - +10～-12 ммМаксимальное давление - ≤30 бар

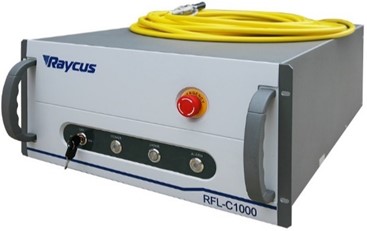

	Источник лазерного излучения Raycus (Китай) Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.
	Водяной чиллер TONGFEI/HANLI/S&A Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие.

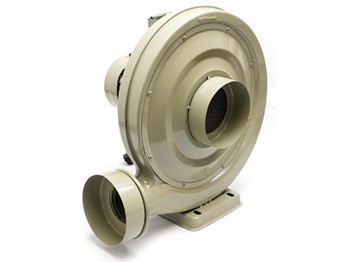

	Вытяжной вентилятор Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.

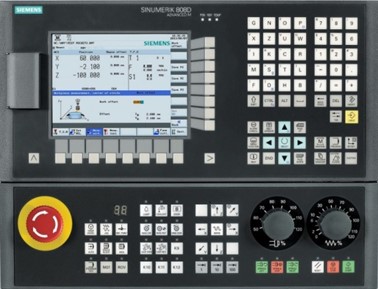

	Системы ЧПУ SIEMENS SINUMERIK Максимальная производительность приобретает для машиностроительных предприятий и операторов все большее значение. В этой связи крайне важно обеспечить оптимальное сочетание решений автоматизации с ЧПУ и сложных технологий, а также эффективную интеграцию цифровых решений.SINUMERIK объединяет автоматизацию, технологические и цифровые возможности в уникальные решения, способствуя повышению уровня производительности. Системы ЧПУ SINUMERIK – это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий.SIEMENS CNC 840DSL;Экран 19” сенсорный;ПО СNCKAD в комплекте;ПО AUTONEST в комплекте.
	CncKad – мощный универсальный САПР CncKad – мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Siemens, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия.CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т.к. в данную систему уже включены соответствующие постпроцессоры.
