Портальный обрабатывающий центр ФП200-3.0МФ5
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия
Вертикальный обрабатывающий центр повышенной жесткости с большим рабочим столом, угловой фрезерной головой, удобной зоной погрузки и разгрузки заготовок, пластинчатым стружкосборником и современной системой управления. Богатая базовая комплектация. Траверса перемещается по направляющим, расположенным на массивных стенах станка. Конструкция имеет отличные динамические характеристики перемещения рабочих осей, что придает процессу обработки высокую точность позиционирования и повторяемость. **Производится под заказ.**
Примеры изделий

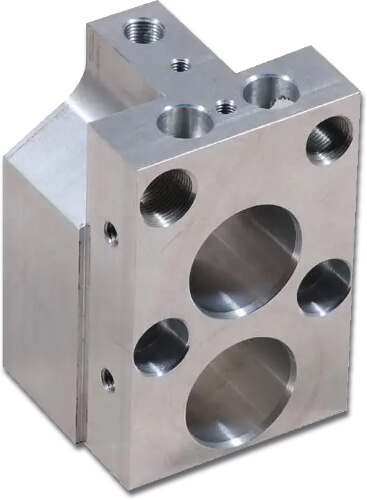

 | Блок Машиностроение |

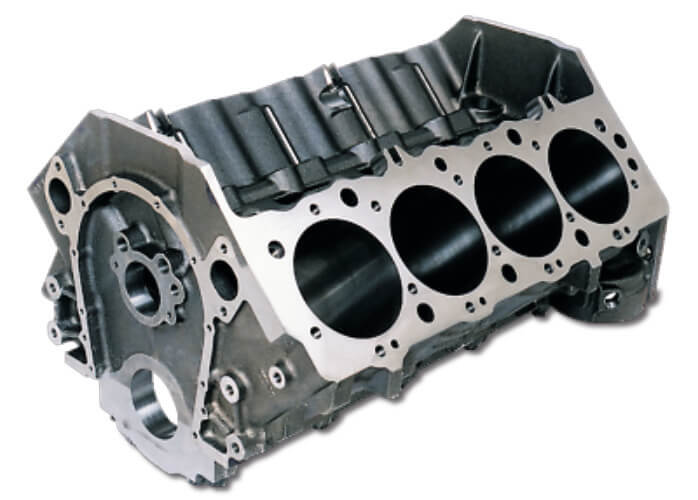

 | Блок цилиндров Двигателестроение |

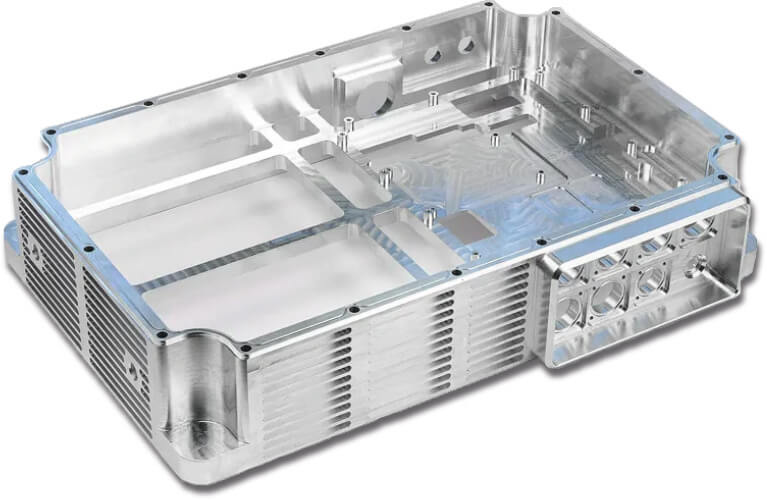

 | Корпус Приборостроение |

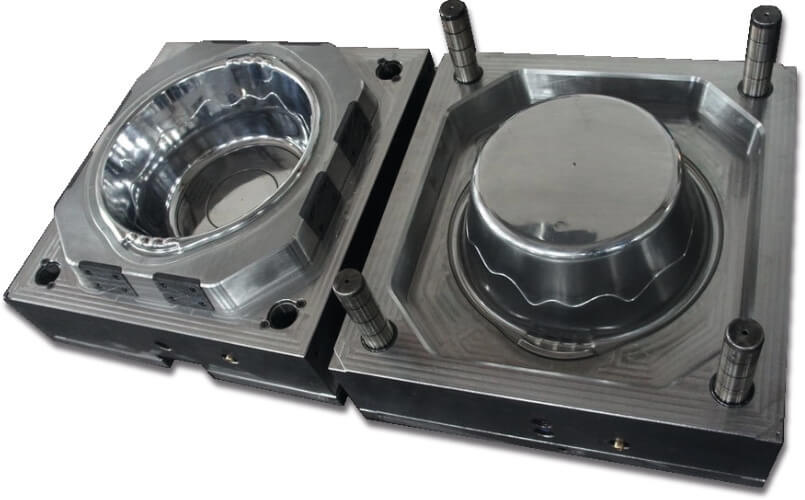

 | Пресс-форма Литейное производство |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Рабочий стол, мм | 2000х3200 |
| Максимальная нагрузка на стол, кг/кв.м | 7000 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 300—1300 |
| Класс точности станка | Н |
| Расстояние между опорами, мм | 2850 |
| Расстояние от моста до повехности стола, мм | 2000 |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z, Перемещение, мм | 3200/2000/1000 |
| А/С, Перемещение, град. | +/-105 // +/-360 |
| X/Y/Z, Тип направляющих | Качения / Качения / Скольжения |
| X/Y/Z, Скорость быстрых перемещений, м/мин. | 16 |
| Скорость рабочей подачи, мм/мин. | 1—10000 |
| Наклонный шпиндель (Ось А) | |
| Шпиндельная бабка | |
| Мощность электродвигателя шпинделя, кВт | 55/40 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 85/65 |
| Частота вращения шпинделя, об/мин. | до 18000 |
| Хвостовик инструмента | HSK A63 |
| Тип магазина | Манипулятор |
| Емкость магазина инструмента, шт. | 32/40/60 |
| Время смены инструмента на 1 позицию/полная, сек | 2.5/4.5 |
| Тип разгрузки шпиндельной бабки | Гидроцилиндр |
| Охлаждение шпинделя | Масляный чиллер |
| Расточная планшайба | |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | Опция |
| Система измерения детали | Опция |
| Тип стружкосборника | Ленточный и шнековые |
| Требуемое давление воздуха, МПа | 0.6 |
| Габаритные размеры (ДхШхВ), мм | 7100х5300х5100 |
| Масса товара нетто, кг | 38000 |
| Масса брутто, кг | 39000 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Сервоприводы по осям
- Масляный холодильник шпинделя
- Транспортер ленточный для удаления стружки
- Кабинетная защита зоны резания (3/4)
- Рабочее освещение и лампа индикации состояния станка
- Автоматическая система смазки
- Пистолет для обдува воздухом готовых деталей
- Система обдува конуса шпинделя при смене инструмента
- Система подачи СОЖ в зону резания
- Электрошкаф с теплообменником
- Сепаратор СОЖ
- Инструмент для обслуживания станка в ящике
- Руководство оператора и документация по обслуживанию станка
