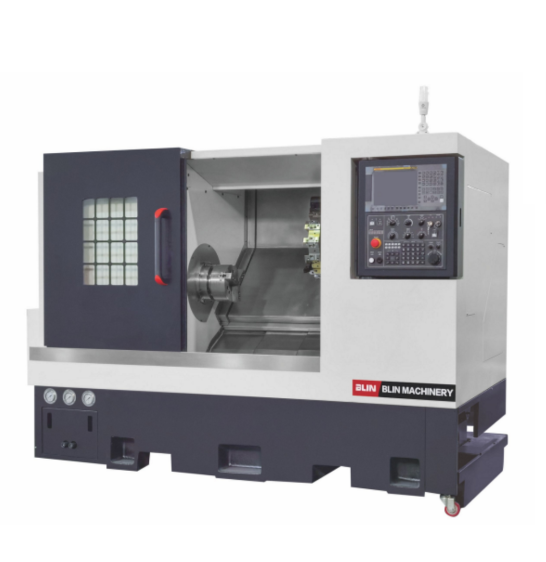

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY модели BL-H50M
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Blin Machinery (Китай)
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ
- Больше 500 единиц оборудования в наличии.
- Бесплатная доставка по Москве и области.
- Склад в Московской области (Ногинск).
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.

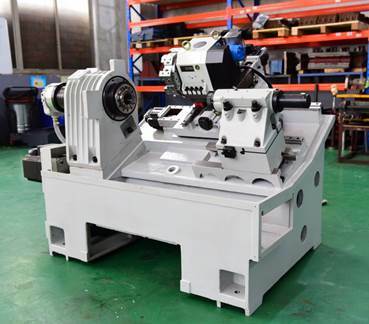

- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.

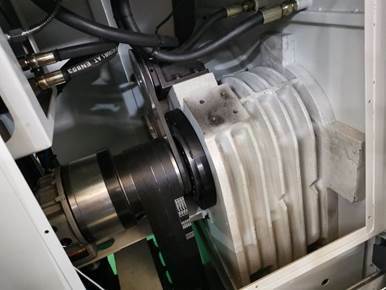

- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Компоненты станка
- Система ЧПУ: Fanuc (Япония)
- Приводы: Fanuc (Япония)
- ШВП: HIWIN (Тайвань)
- Направляющие: HIWIN (Тайвань)
- Подшипники шпинделя: NSK (Япония)
- Револьверная голова: SAUTER (Германия)
- Система смазки: HERG (Япония)

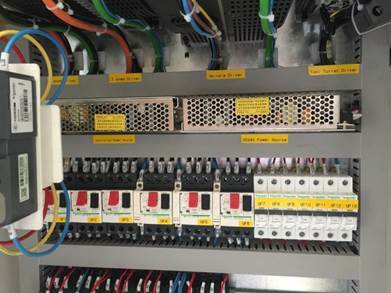

- Электрокомпоненты: SCHNEIDER (Франция)
- Пневмокомпоненты: AIRTAC (Тайвань)
- Реле: OMRON (Япония)
- Гидравлические патроны: AUTOGRIP (Тайвань)
- Зубчатые ремни: GATES (США)
- Крепёж: YINSH (Тайвань)
- Муфты: KTR (Германия)
Стандартная комплектация
- Система FANUC 0i-TF
- Ручной маховичок управления

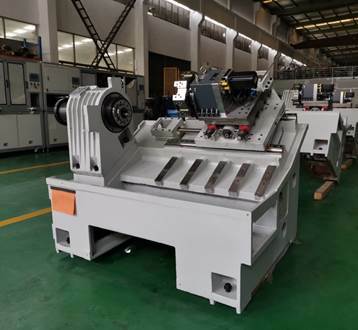

- Станина чугунная с наклоном 45 град с линейными направляющими
- Шпиндель высокоточный с осью с электромагнитным тормозом
- Гидравлический патрон 8" главного шпинделя
- Гидравлическая программируемая задняя бабка

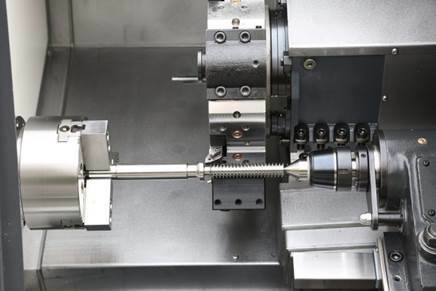

- Револьверная головка SAUTER (Германия) на 12 позиций
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Замок передней двери с помощью датчика
- Замок боковой двери на болтах
- Трансформатор 380В (3 фазы встроенный)

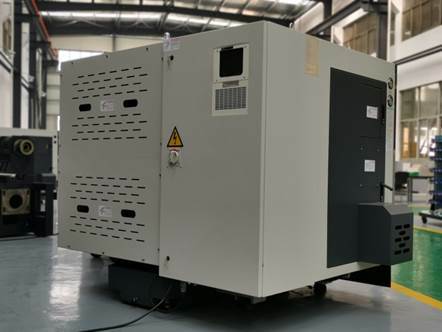

- Кондиционер электрощита
- Автоматический цепной конвейер для стружки и бункер для стружки
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Технические характеристики
| Наименование | Размерность | BL-H50M | ||
| Основные характеристики | Максимальный диаметр заготовки, устанавливаемый над станиной | мм | Ø 500 | |
| Максимальный диаметр заготовки, устанавливаемый над суппортом | мм | Ø 250 | ||
| Максимальная длина точения | мм | 450 | ||
| Максимальный диаметр точения | мм | Ø 320 | ||
| Главный шпиндель | Диаметр отверстия шпинделя | мм | Ø 62 | |
| Торец шпинделя | - | А2-6 | ||
| Максимальная скорость шпинделя | об/мин | 4000 | ||
| Максимальный диаметр обрабатываемого прутка | мм | Ø 51 | ||
| Мощность шпинделя | кВт | 11/15 | ||
| Патрон шпинделя | дюйм | 8" | ||
| Индексация шпинделя | град | 0,01° | ||
| Перемещения (по осям X, Y, Z) | Тип линейных направляющих | - | роликовые | |
| Перемещение по оси x | мм | 210 | ||
| Перемещение по оси z | мм | 500 | ||
| Быстрые перемещения по осям x/z | м/мин | 30 | ||
| Револьверная голова | Тип револьверной головы | - | Револьверная голова BMT55 | |
| Количество инструментальных позиций | шт. | 12 | ||
| Время смены инструмента | сек | 0,28 | ||
| Время полного поворота головы | сек | 0,4 | ||
| Сечение хвостовиков инструмента | мм | 25х25, Ø 40 | ||
| Скорость приводного инструмента | об/мин | 5 000 | ||
| Мощность приводного инструмента | кВт | 2,7 | ||
| Задняя бабка | Конус | - | МТ5 | |
| Перемещение задней бабки | мм | 450 | ||
| Точностные характеристики | Точность позиционирования по осям (X/Z) | мм | ≤0,006 | |
| Повторяемость по осям (x/z) | мм | ≤0,005 | ||
| Другие характеристики | Мощность двигателя насоса СОЖ | кВт | 0,48 | |
| Расход сож | м3/ч | 2,5 | ||
| Габариты станка | Длина | мм | 2500 | |
| Ширина | мм | 1500 | ||
| Высота | мм | 1700 | ||
| Вес NINGBO BLIN MACHINERY станка | кг | 4000 | ||
| Система чпу + шпиндель | - | FANUC 0i-TF | ||
