Производитель: Россия

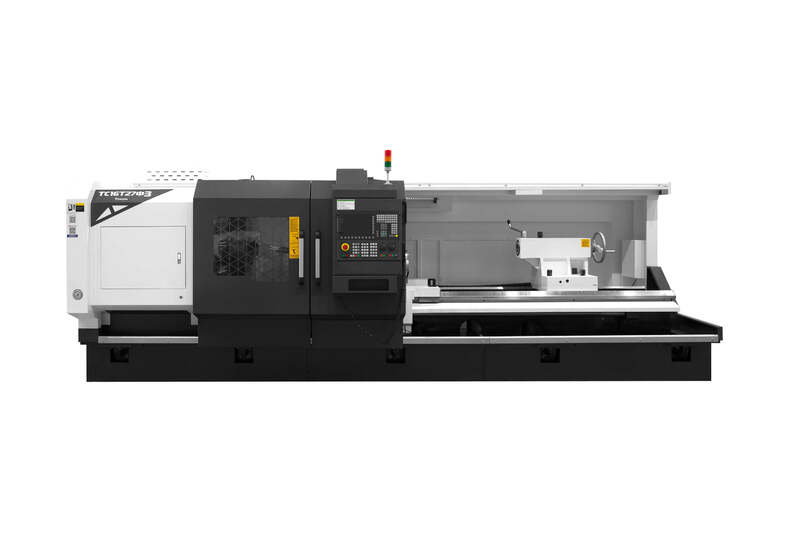

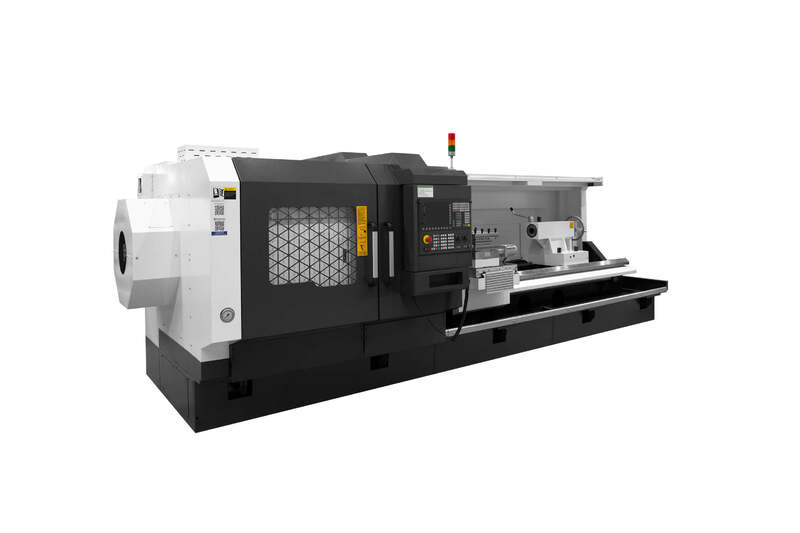

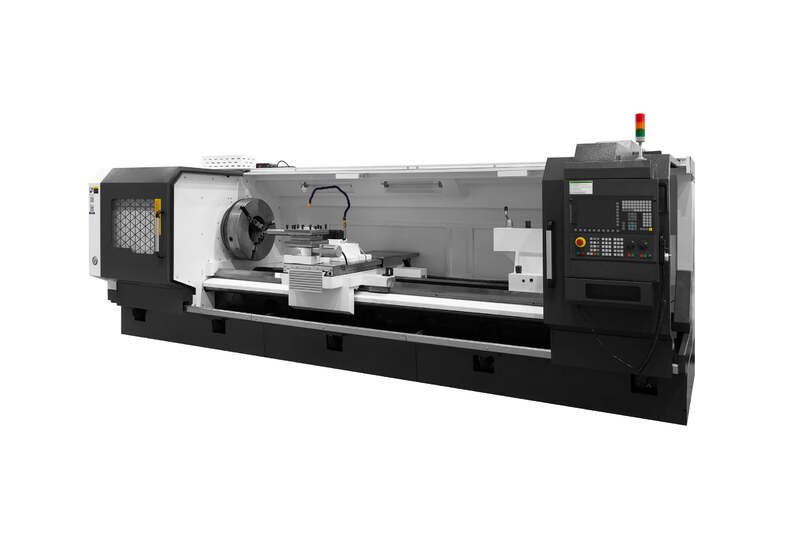

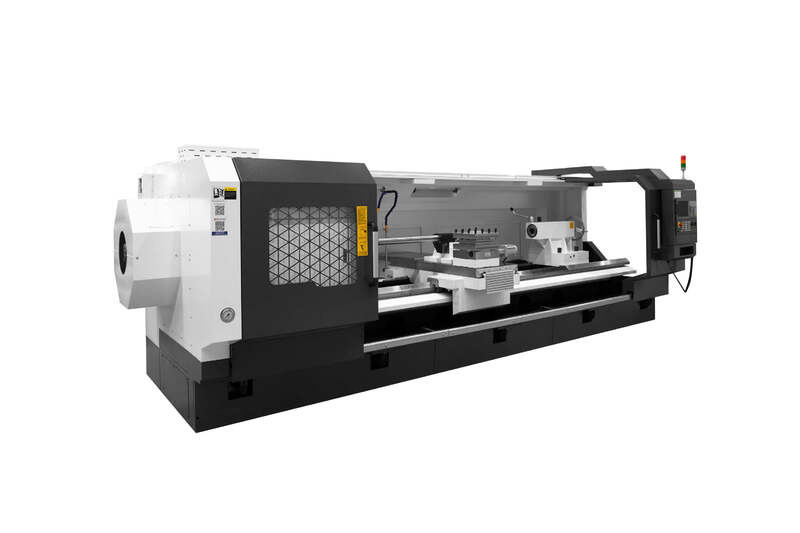

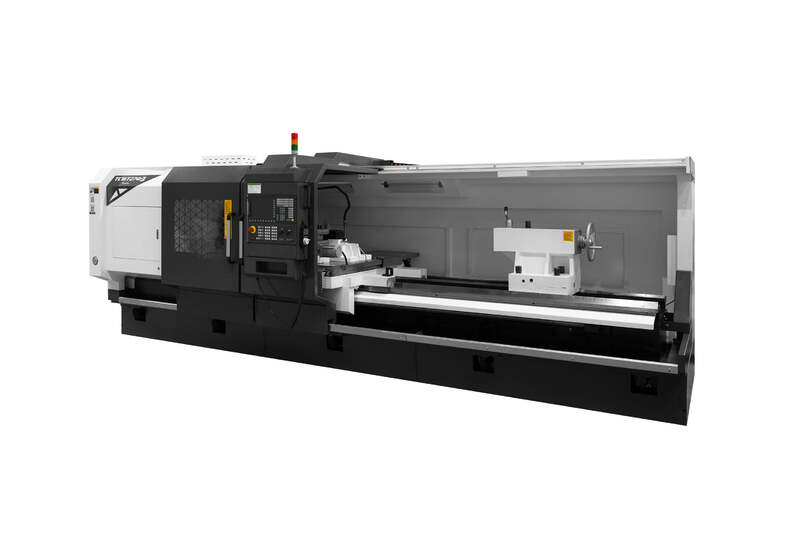

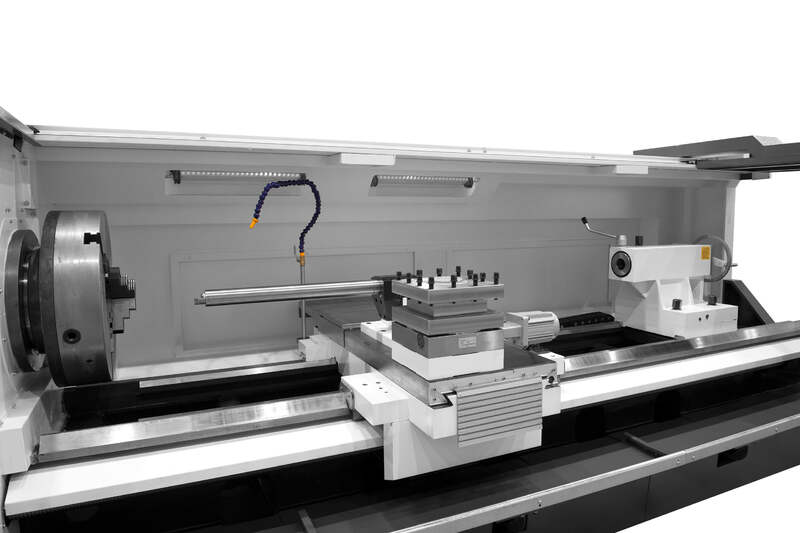

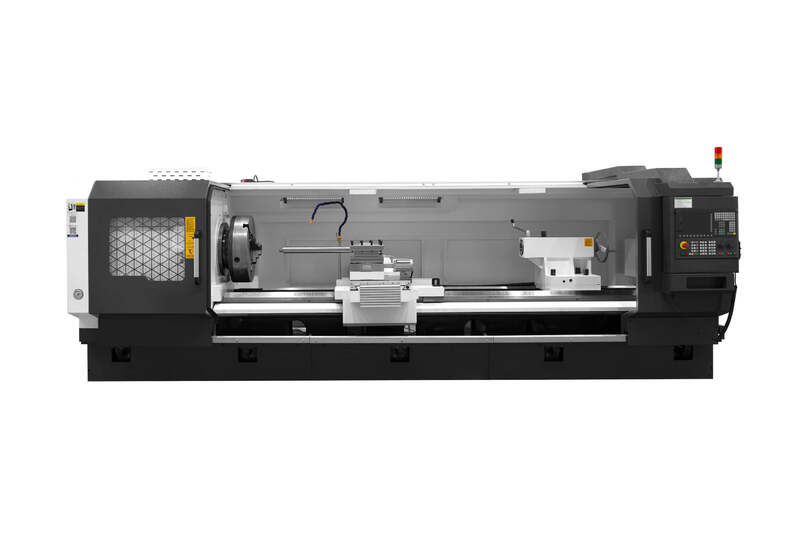

Трубонарезной станок ТС16Т27Ф3 предназначен для токарной обработки труб и деталей трубных соединений, применяемых в нефтегазовой отрасли. Кроме того, он может использоваться, как обычный токарный станок для операций расточки и обработки внешних цилиндрических и конусных поверхностей. Станок оснащен двумя четырехкулачковыми патронами и изготавливается с длиной обработки 1500, 2000 и 3000 мм. Передняя бабка оснащена двумя диапазонами изменения скорости, переключение между которыми производится вручную.
Примеры изделий

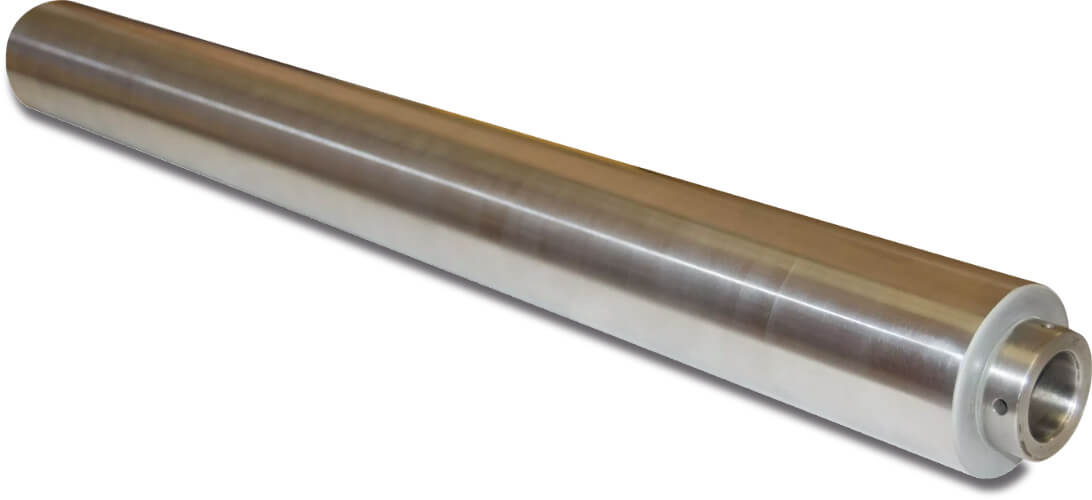

 | Вал Машиностроение |

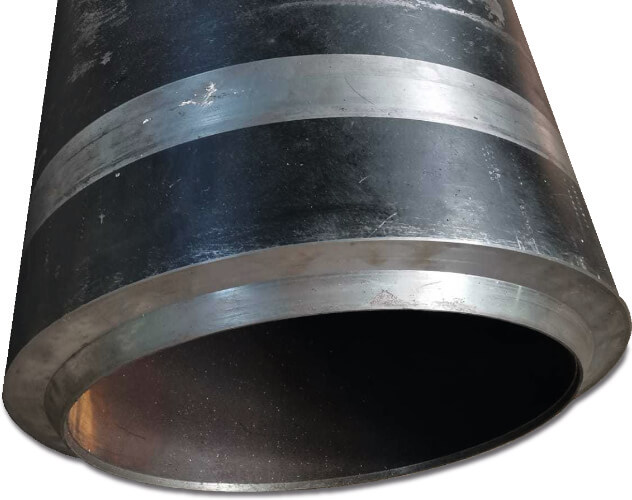

 | Трубы Нефтегазовая отрасль |
 | Фланец Нефтегазовая промышленность |

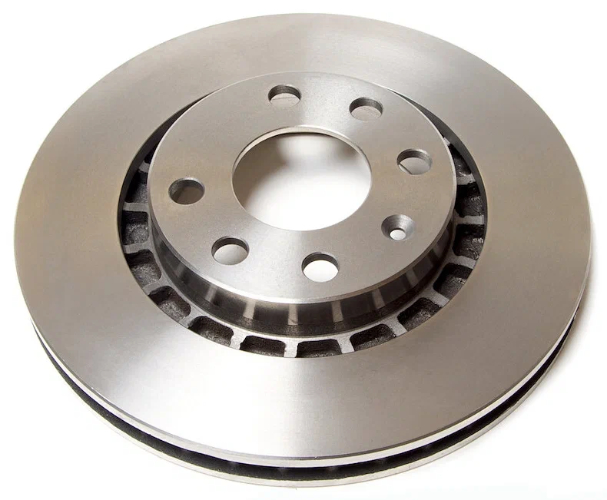

 | Тормозной диск Автомобилестроение |
 | Подшипник Автомобилестроение |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 880 |
| Максимальный диаметр заготовки, обрабатываемый над суппортом, мм | 460 |
| Максимальный диаметр прутка, мм | 281 |
| РМЦ, мм | 1500/ 2000/ 3000 |
| Максимальная масса товара заготовки, кг | 2000 (с люнетом) |
| Оси | |
| Максимальное перемещение по оси X, мм | 480 |
| Максимальное перемещение по оси Z, мм | 1430/ 1900/ 2900 |
| Рабочая подача, мм/мин | 0.01—4000 |
| X/Z, Диаметр/шаг ШВП, мм | 40/62 шаг 6/10 |
| X/Z, Мощность электродвигателя, кВт | 3.3/4.3 |
| X/Z, Тип направляющих | Ласточкин хвост/Призматические |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±3 |
| Ширина между центрами направляющих осей X/Z, мм | 600 |
| Шпиндельная бабка | |
| Диаметр 3-х кулачкового патрона, мм | 630, 2 шт. |
| Частота вращения шпинделя, об/мин. | I 22—85 II 85—342 |
| Диаметр отверстия в шпинделе, мм | 283 |
| Максимальный крутящий момент на шпинделе, Н·м | 2776 |
| Мощность электродвигателя шпинделя (продолжительно), кВт | 22 |
| Тип электродвигателя шпинделя | Асинхронный |
| Револьверная головка | |
| Число инструментов, шт | 4 (32х32) |
| Тип хвостовика | 32х32 |
| Время смены инструмента на 1 позицию/полная, сек | 0.6/1.5 |
| Задняя бабка | |
| Перемещение задней бабки, мм | До патрона |
| Выдвижение пиноли, мм | 280 |
| Диаметр пиноли, мм | 100 |
| Конус пиноли | Морзе 6 |
| Прочее | |
| Номинальный потребляемый ток, А | 81 |
| Система ЧПУ | GSK |
| Емкость бака СОЖ, л | 110 |
| Масса нетто, кг | 6900/7500/8100 |
| Габаритные размеры (ДхШхВ), мм | 4105/4720/5610х2034х1900 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Система ЧПУ GSK
- Механический трехкулачковый самоцентрирующийся патрон 630 мм, с набором кулачков, 2 шт.
- Выносной пульт оператора
- Набор ключей для обслуживания станка
- Регулировочные башмаки
- Бак СОЖ в сборе с насосом СОЖ
- Бак для циркуляционной смазки шпиндельной бабки в сборе с масляным насосом
- Теплообменник электрошкафа
- Опоры для фиксации кабинета станка
- Руководство оператора и документация по обслуживанию станка
