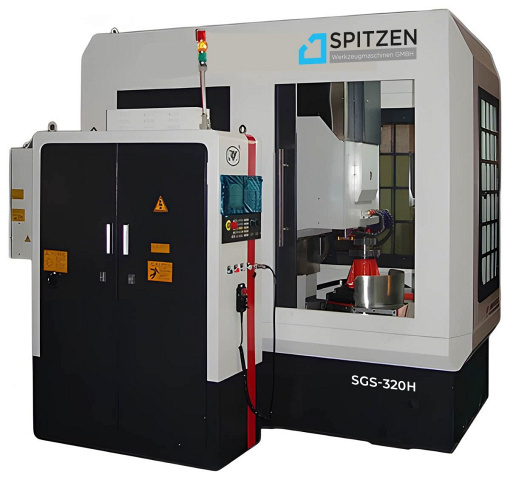

Зубодолбежный станок с ЧПУ SPITZEN SGS-320H
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Spitzen (Китай)
Станок предназначен в основном для нарезания цилиндрических зубчатых колес, некруглых прямозубых зубчатых колес, зубчатых секторов и плоских кулачков. При оснащении фрезами специальной формы, станок может резать муфты различной формы и эвольвентные шлицы.
Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Преимущества
- Увеличенный ход салазок до 260 мм
- Одновременное управление по 3 осям
- Система управления SIEMENS 828D
- Высокоточные червячные пары с переменной толщиной зубьев
- Точность обработки может достигать 6 класса по стандарту GB
Конструктивные особенности
| Электронный маховик Настройка инструмента и регулировка долбяка могут осуществляться с помощью электронного маховика. |
| Высокоточная шарико-винтовая пара Радиальные перемещения колонны осуществляются с помощью высокоточной шариково-винтовой пары, чтобы гарантировать высокую точность и повторяемость позиционирования. |
| Механизм подъема салазок В механизме подъема салазок используются зажимные компоненты, произведенные в Германии, а также оборудована независимая гидравлическая станция среднего и высокого давления, обеспечивающая достаточную силу фиксации.Уровень канавки для выхода инструмента точно контролируется при нарезании зубчатого ряда.Благодаря вертикальному перемещению салазок на 260 мм, возможна обработка деталей в пакете, что повышает точность и эффективность обработки, а также экономит количество оснастки и переходников для фрез. |
| Рабочий стол На станке установлен компактный рабочий стол конической формы, облегчающий монтаж загрузочно-разгрузочного устройства и упрощающий удаление стружки. |
| Высокоточные радиальные подшипники и червячные пары с переменной толщиной зубьев Для обеспечения точности нарезания зубчатых колес используются высокоточные радиальные подшипники и высокоточные червячные пары с переменной толщиной зубьев. |
| Гидравлическая станция Отдельно стоящая гидравлическая станция низкого давления предназначена в основном для принудительной смазки ползуна и коробки привода и механизма разгрузки фрезы, а также для зажима и разжима фиксирующей оснастки. |
| Бак для подачи СОЖ Станок оснащен независимым баком для подачи СОЖ в большом объеме, что продлевает срок службы фрезы. |
| Двойной кулачок Для стабильности и низкой шумности работы долбяка на высоких скоростях, механизм разгрузки фрезы оснащен двойным кулачком со специальной кривизной поверхности. |
| Угловая разгрузка фрезы Станок также имеет функцию угловой разгрузки фрезы, чтобы избежать взаимодействия фрезы и заготовки при долблении внутреннего зубчатого венца. |
